Detailed Product Description
Diameter: 4 Inch (100mm) Thickness Range: 0.5mm~1.5mm
Surface Roughness (Polished): ≤0.5nm Transmittance @193nm: >93%
CTE (20-300°C): 0.55×10⁻⁶/°C Parallelism: ≤3μm
Highlight:

4 Inch Fused Silica Wafer

,

Fused Silica Wafer for Semiconductor

,

100mm Fused Silica Wafer



Core Introduction of 4inch quartz wafer

4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing 0

4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer for Semiconductor Manufacturing

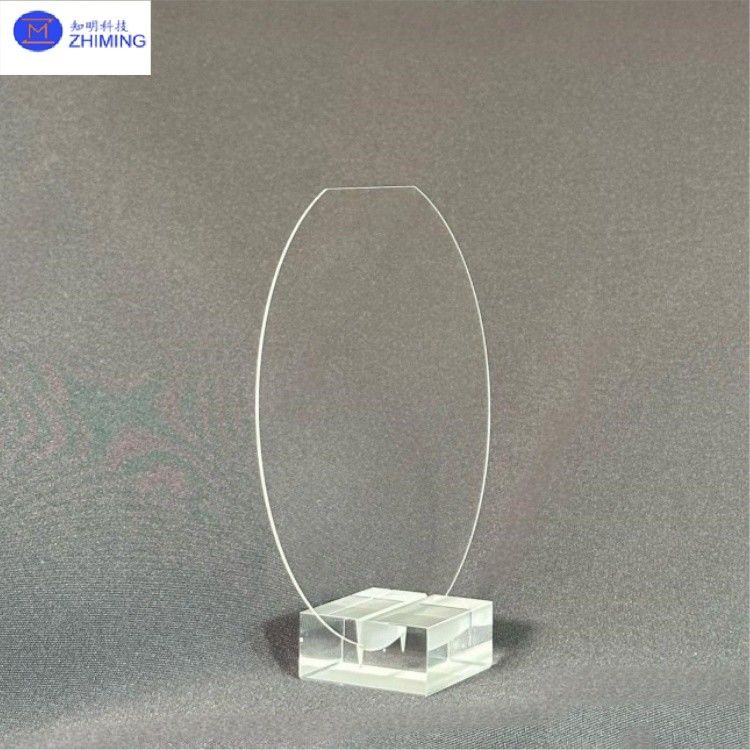

The 4-inch quartz wafer (100mm) is a large-format, ultra-high-purity fused silica substrate designed for high-precision, high-stability applications in semiconductors, optoelectronics, and advanced optics. Compared to 3-inch wafers, the 4-inch specification offers significantly greater usable area, improving production efficiency—particularly for batch manufacturing of IC photomasks, high-power laser optics, and MEMS sensors.

ZMSH specializes in the R&D and production of 4-inch and larger quartz wafers, offering:



- Full-size customization: Supports 4-inch, 6-inch, and 8-inch wafers, with non-standard sizes (e.g., square, sector-shaped) available.



- High-precision processing: Includes double-side ultra-polishing (Ra≤0.5nm), laser dicing (±0.01mm tolerance), and micro-hole/special-shaped via drilling.



- Functional treatments: Anti-reflective (AR) coatings, IR anti-reflection, diamond-like carbon (DLC) coatings, and more.



- Industry-grade solutions: Semiconductor-level cleanliness (Class 10), low defect density (≤0.1/cm²), ideal for EUV lithography and quantum computing.








Specification for 4inch quartz wafer





Technical Term Specification
Diameter 4 inch (100mm)
Thickness Range 0.5mm~1.5mm
Surface Roughness (Polished) ≤0.5nm
Transmittance @193nm >93%
CTE (20-300°C) 0.55×10⁻⁶/°C
Parallelism ≤3μm
Vacuum Compatibility 10⁻¹⁰ Torr










​​Key Characteristics​​ of 4inch quartz wafer





1. Large-size precision: TTV≤10μm at 100mm diameter ensures process uniformity.



2. Ultra-low CTE: 0.55×10⁻⁶/°C, suitable for high-temperature processes (e.g., annealing, ion implantation).



3. Broadband transparency: >93% transmittance @193nm (DUV), >90% @3-5μm (IR).



4. Superior surface quality: Double-side polished with Ra≤0.5nm for nanoscale lithography.



5. Enhanced durability: Optional chemical strengthening boosts flexural strength to 600MPa; plasma-resistant.








​​Strategic Applications​ of 4inch quartz wafer





Field Applications
Semiconductor EUV lithography optics, photomask substrates, 3D NAND interposers
High-power Lasers Laser mirrors, pulse compression gratings, fiber laser endcaps
Quantum Technology Qubit chip carriers, cold atom trap viewports, single-photon detector substrates
Aerospace Satellite lenses, radiation-resistant sensor windows, particle detectors
Biomedical DNA sequencing chips, endoscope optics, microfluidic device molds

​​






Customization Services





ZMSH provides end-to-end customization for 4-inch quartz wafers, including:



- Material selection: JGS1/JGS2 UV-grade or IR-grade fused silica.

- Precision machining: Nanoscale polishing (λ/20), laser microstructuring (±1μm accuracy).

- Functional coatings: AR (193-1064nm), high-LIDT laser coatings (>5J/cm²).

- QA support: Full inspection reports (AOI, interferometry).
