​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​

​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​
​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​ ​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​ ​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​

Large Image :  ​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​

Product Details:
Place of Origin: CHINA
Brand Name: ZMSH
Certification: rohs
Model Number: 4 Inch Quartz Wafer
Payment & Shipping Terms:
Minimum Order Quantity: 10
Price: by case
Packaging Details: Package in 100-grade cleaning room
Delivery Time: 5-8weeks
Payment Terms: T/T
Supply Ability: 1000pcs per month
Detailed Product Description
Diameter: 4 Inch (100mm) Thickness Range: 0.5mm~1.5mm
Surface Roughness (Polished): ≤0.5nm Transmittance @193nm: >93%
CTE (20-300°C): 0.55×10⁻⁶/°C Parallelism: ≤3μm
Highlight:

Custom Thickness Range Quartz Wafer

,

Ra0.5nm Quartz Wafer



Core Introduction of 4inch quartz wafer

​​4inch Quartz Wafer Custom Thickness Range 0.5 mm to 1.5 mm Ra ≤ 0.5 nm​​




ZMSH specializes in ​​precision-manufactured 4-inch quartz wafers​​, catering to high-performance optoelectronic, semiconductor, and MEMS applications. Unlike smaller formats, 4-inch quartz wafers provide extended surface area for multi-layer integration, enabling scalable production of advanced devices. Key features include: ​​



1. Material​​: High-purity fused silica (SiO₂) with <50 ppm hydroxyl (OH⁻) content and <0.1 ppm metallic impurities, ensuring ultra-low optical loss . ​​

2. Dimensions​​: Custom diameters (100.00 mm ±0.25 mm) and thicknesses (0.525–1.200 mm, TTV ≤10 μm) . ​​

3. Shapes​​: Circular, square, or irregular geometries with non-standard apertures, stepped edges, or gradient thickness.

​​4. Surface Finish​​: Ultra-smooth surfaces (Ra ≤1.0 nm) for minimal light scattering .








Specification for 4inch quartz wafer





Parameter Specification
Diameter 100.00 mm ±0.25 mm
Thickness Range 0.525–1.200 mm
Total Thickness Variation (TTV)

≤10 μm (300 mm diameter)

4

Surface Roughness (Ra) ≤1.0 nm
Ultraviolet Transmittance

>92% @185–3500 nm

1

Thermal Expansion Coefficient (CTE)

0.55×10⁻⁶/°C (20–300°C)

1

Resistivity (350°C) >7×10⁷ Ω·cm










​​Key Characteristics​​ of 4inch quartz wafer

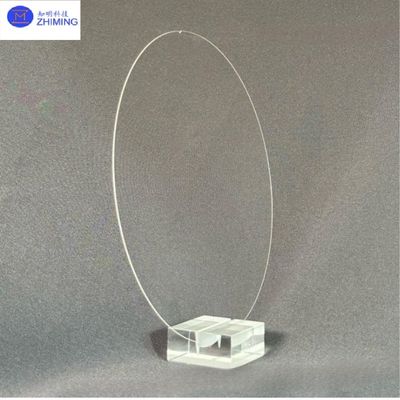

​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​ 0

1. Optical Superiority​​



​​Broad Spectral Transmission​​: >92% transmittance from 185 nm (UV) to 3500 nm (IR), ideal for UV lithography and quantum sensing .

​​Low Thermal Expansion​​: CTE of 0.55×10⁻⁶/°C (20–300°C), maintaining dimensional stability up to 1100°C .





​​2. Mechanical & Chemical Resilience​​



​​High Hardness​​: Mohs scale 7, resistant to abrasion and mechanical shock .

​​Acid Resistance​​: 30× higher durability than ceramics, suitable for aggressive chemical environments .





3. ​​Electrical Performance​​



​​Insulation​​: Resistivity >7×10⁷ Ω·cm (350°C), minimizing parasitic capacitance in high-frequency circuits .

​​SAW Compatibility​​: Optimized for Surface Acoustic Wave (SAW) filters with precise cutting angles (e.g., 34.33° for FC-cut) .








​​Strategic Applications​ of 4inch quartz wafer





1. ​​​​Advanced MEMS Devices​​

Pressure sensors, gyroscopes, and inkjet printheads leveraging 4-inch wafers for multi-layer integration and thermal stability .

​​

2. Optoelectronic Systems​​

UV laser diodes, fiber-optic collimators, and LiDAR components requiring low-loss optical paths .



3. ​​Semiconductor Packaging​​

Wafer-level packaging (WLP) substrates for CMOS image sensors and RFICs, supporting TSV (Through-Silicon Via) technology .

​​

4. Quantum Technologies​​

Substrates for diamond nitrogen-vacancy (NV) centers and superconducting qubits, benefiting from ultra-low defect density .

​​






Company Customization Services​​





We offer ​​full-scale customization​​ for 4-inch quartz wafers, including:



1. ​​Precision Machining​​: CNC diamond turning for <1 μm dimensional accuracy.

2. ​​Surface Treatments​​: AR coatings (<0.5% reflection), hydrophobic films (water contact angle >150°).

3. ​​Rapid Prototyping​​: 5–7 days for samples, supporting hybrid geometries (e.g., through-holes + notches).

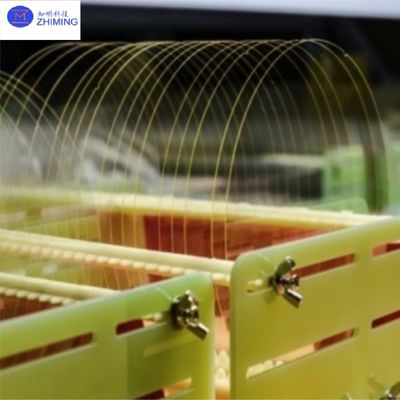

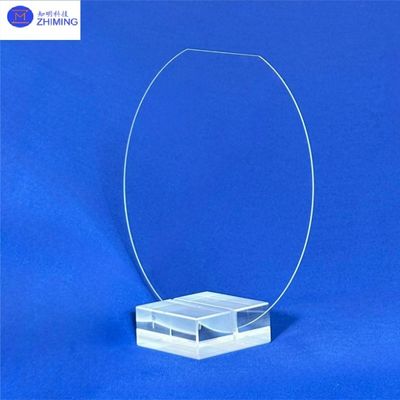

​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​ 1​​4inch Quartz Wafer Custom Thickness Range 0.5 Mm To 1.5 Mm Ra ≤ 0.5 Nm​​ 2








FAQ





1. Q: Why use 4-inch quartz wafers?​​

A: 4-inch quartz wafers offer a balance of cost-effectiveness and precision, ideal for MEMS sensors, optical filters, and semiconductor packaging with customizable thickness (0.5–1.5 mm) and ultra-low surface roughness (Ra ≤0.5 nm).





2. Q: What industries use 4-inch quartz wafers?​​

A: They are critical in MEMS devices, fiber-optic systems, and advanced semiconductor manufacturing, leveraging high-purity fused silica and exceptional thermal stability (CTE 0.55×10⁻⁶/°C).







Tag: #3 Inch Quartz Substrate, #Customized, #Fused Silica Plates, #SiO₂ Crystal, #Quartz wafers, #JGS1/JGS2 Grade, # High-Purity, #Fused Silica Optical Components, #Quartz Glass Plate, #Custom-Shaped Through-Holes​​, #4Inch Quartz Wafer, #Diameter 100mm, #Semiconductor Manufacturing, #Thickness Range 0.5 mm to 1.5 mm, #Ra ≤ 0.5 nm​​
